一、外壳原料与金属加工
1.1 原料选择与特性
工控一体机外壳主要采用含镁或含锌铝合金，前者具有优异的耐腐蚀性，后者则提供更高的强度。这些合金通过在纯铝中添加稀土元素（如铈、镧）和微量金属（钛、钴），在金属晶格中形成强化相，使其能够承受工业生产中常见的10G峰值加速度冲击和持续振动。
1.2 精密铸造与加工工艺
压铸成型：将铝合金锭在680-780℃高温下熔融为液态金属，注入精密设计的钢制模具中。在800-1200吨压力下，液态铝以每秒15-25米的速度充填模腔，仅需数十毫秒即凝固成型为外壳粗坯。
CNC精加工：压铸成型的毛坯被送入五轴联动CNC加工中心，经历粗铣、半精铣和精铣三道工序。精铣阶段采用金刚石镀层刀具，以20000-30000 RPM转速对外壳表面进行微米级精雕，创造出边缘的钻石切割高光效果和精准的接口开孔（公差控制在±0.05mm）。
喷砂处理：使用120-180目锆刚玉砂，在0.6MPa压力下对外壳表面进行冲击，形成均匀的亚光质感。
阳极氧化：在15-20℃的硫酸电解液中通入12-16V直流电，使铝表面生成15-25μm厚的氧化铝陶瓷层。
封闭处理：在95-100℃热水中浸泡，使氧化膜微孔闭合，形成硬度达HV300-500的耐磨层。
二、屏幕与触控技术生产

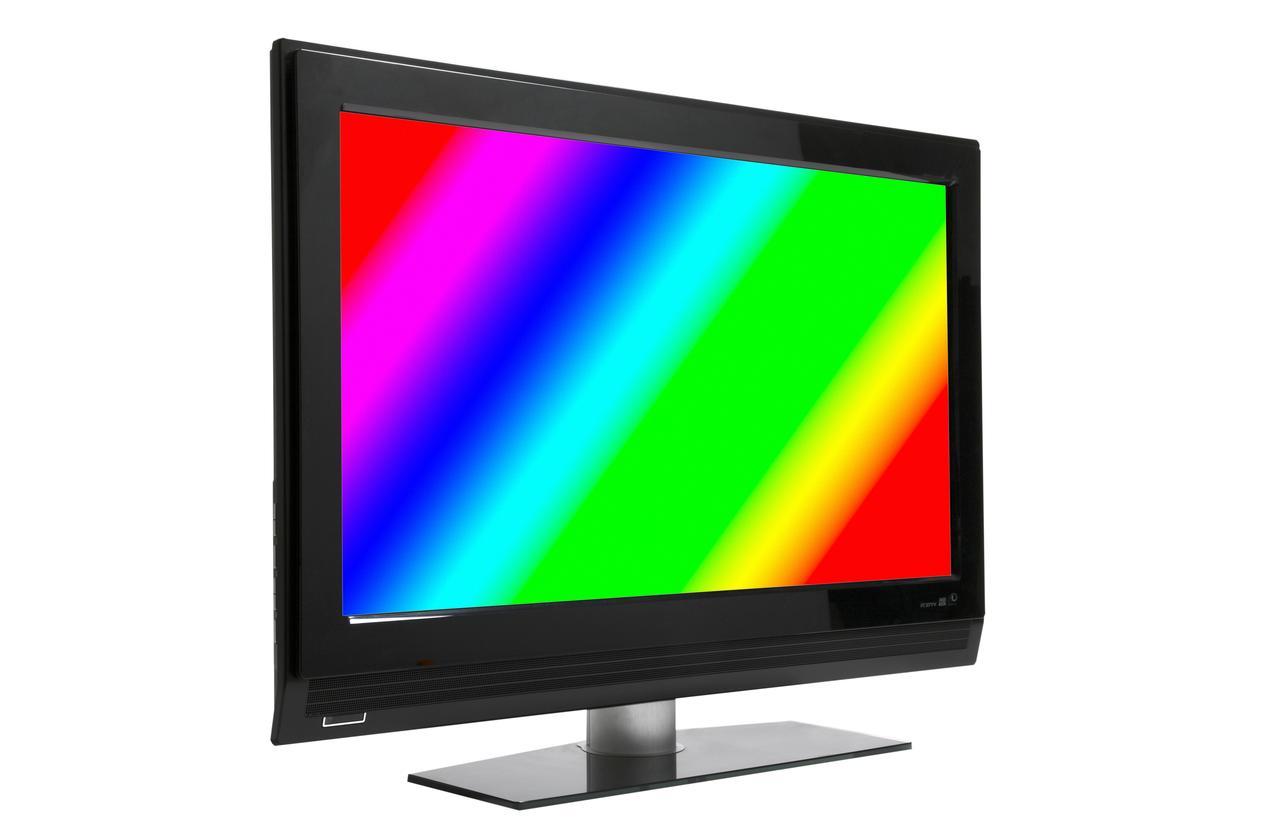

2.1 工业显示屏的强化制造

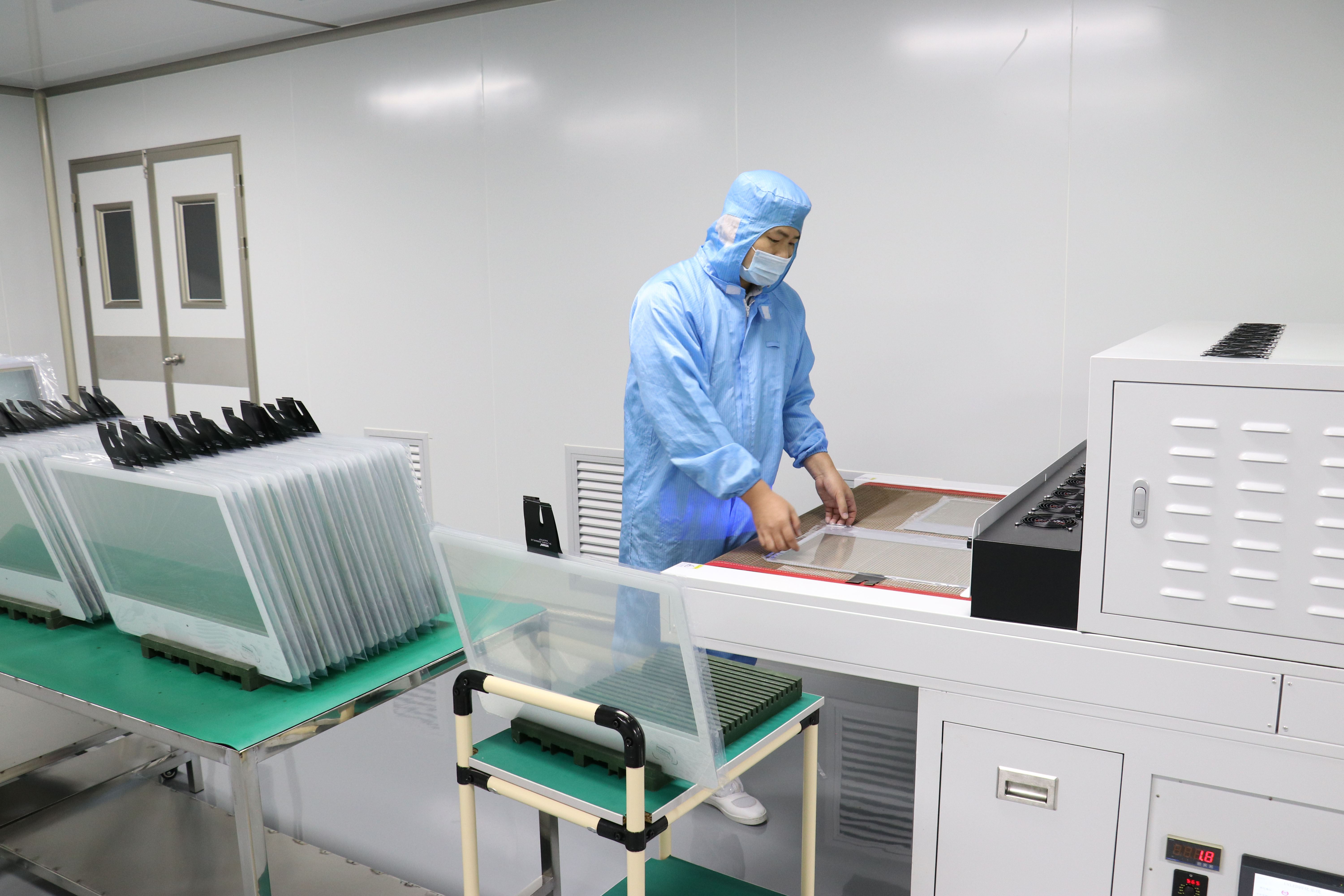

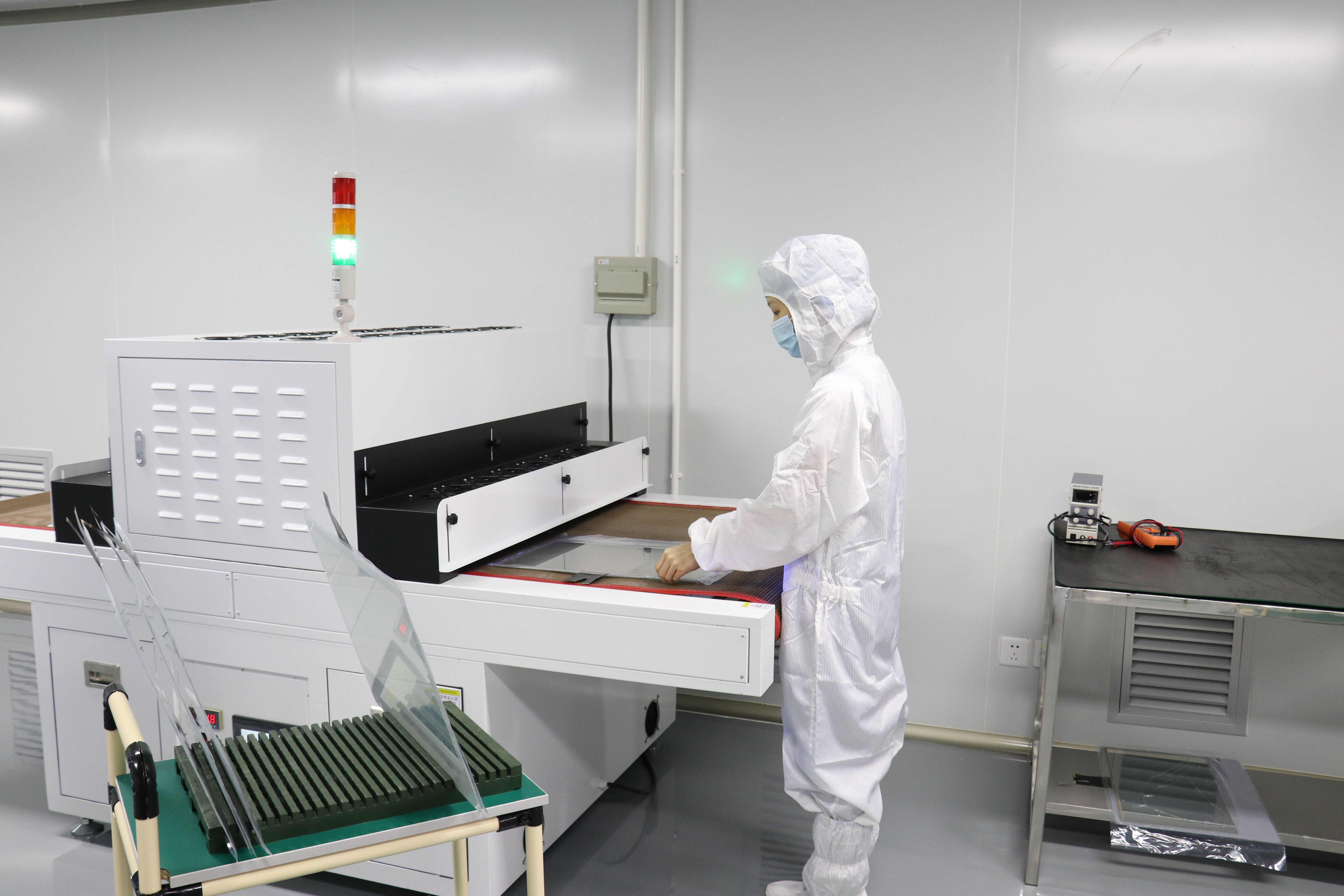

工业级面板选型：采用a-Si TFT液晶技术，以8英寸至21.5英寸多种规格满足不同场景需求。面板表面覆盖厚度达1.1mm的化学钢化玻璃，通过离子交换工艺在400℃熔融钾盐中处理2-4小时，使表面形成100-150MPa压应力层，抗冲击强度提升3-5倍。
光学性能强化：在液晶盒与背光模组间增加全贴合光学胶(OCA)，消除空气层折射造成的显示虚化。背光系统采用高亮度LED阵列，配合广视角补偿膜（70/70/50/70 CR≥10），使屏幕在强光环境和多角度观看时保持清晰。特殊型号甚至集成自动亮度调节功能，通过环境光传感器实时优化显示效果。
环境耐受设计：在面板边缘注入硅基密封胶，确保在-40℃至80℃极端温度波动下不产生凝结或气泡。背光驱动电路增加温度补偿模块，避免低温启动困难。所有电子连接点采用金镀层接触，防止高湿环境导致的电化学腐蚀。
2.2 触控技术的工业适配
电阻式触控技术：由ITO导电膜层与ITO玻璃基板构成，间隔0.1mm微点隔离。当施加压力使两层接触时，控制器通过检测电压梯度变化实现定位。这类触控屏支持手套、触笔等任意物体操作，表面覆盖防刮PET薄膜，寿命达3500万次触摸。适用于机械车间、医疗实验室等需戴手套操作的场景。
投射电容技术：采用氧化铟锡(ITO) 蚀刻形成行列矩阵（线宽0.05-0.1mm），每英寸设置12-16个传感单元。控制器通过检测微小电容变化（0.1-1pF） 实现毫米级定位精度。表面覆盖防指纹镀膜和抗干扰屏蔽层，支持10点触控和湿手操作。最新型号更集成手掌误触抑制算法，避免操作中意外触发。

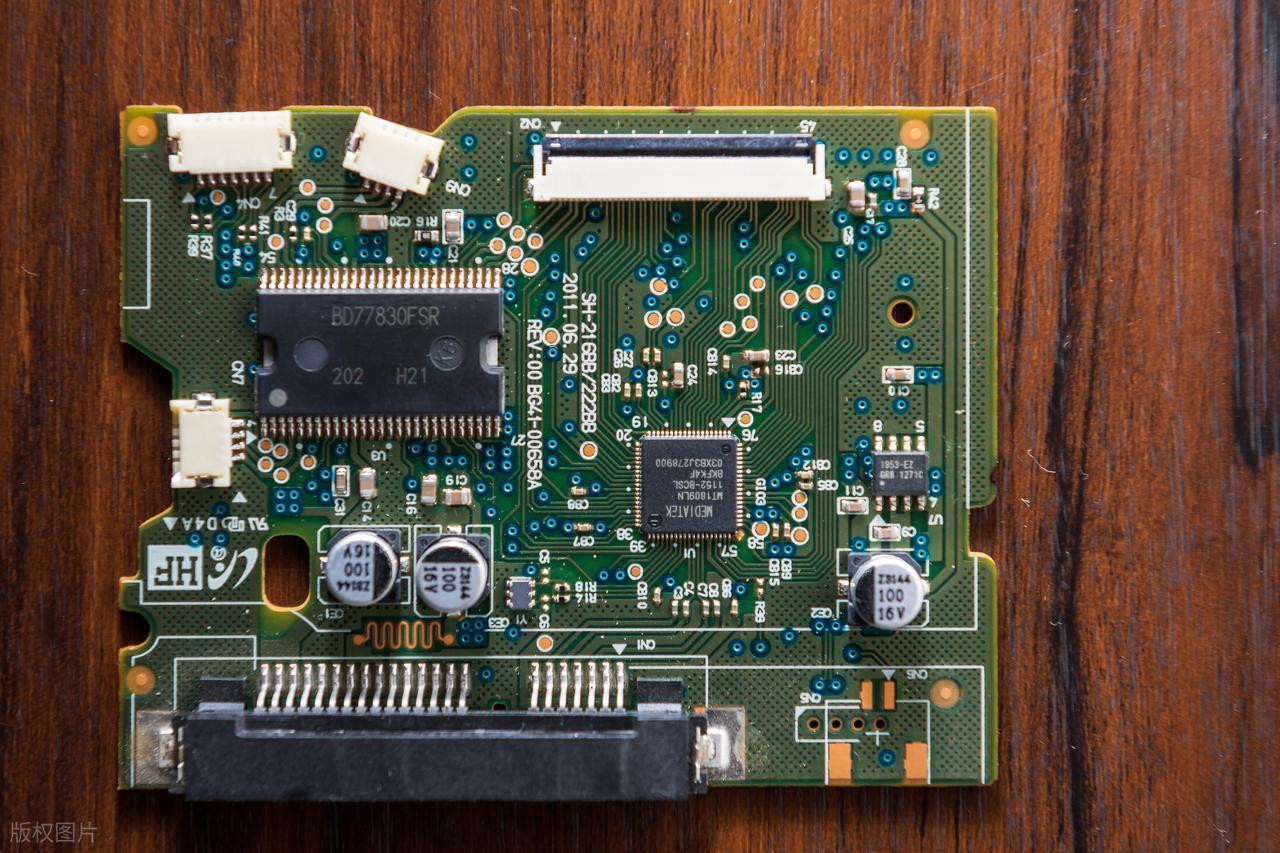

三、核心主板设计与制造
3.1 工业级主板的底层设计哲学
元器件选型标准：所有元件采用工业温度等级认证（-40℃至+85℃）。连接器采用镀金针脚和锁扣设计，防止振动导致的接触不良。PCB基板使用高TG值材料，铜箔厚度加至2-3oz，提升大电流通道的可靠性。
精细功耗管理：集成动态调压调频技术（DVFS），CPU功耗可在5W-25W间动态调整。多相供电设计配合高效同步整流，减少能源浪费和热积累。
3.2 扩展性与接口的工业适配
多重显示输出：支持同步/异步双显，通过HDMI 和VGA接口输出，分辨率最高支持1920×1080。
工业通讯接口：标配3×RS-232和1×RS-485，用于连接PLC、传感器等工业设备。扩展槽配置Mini-PCIe和M.2接口，满足数据采集与存储需求。GPIO接口支持可编程控制，实现继电器开关等定制功能。
强化网络架构：双千兆以太网口支持链路聚合和冗余备份，确保通信连续性。无线模块采用双频Wi-Fi与蓝牙，并预留SIM卡槽，构建多重网络接入方案。
四、整机组装与严苛测试

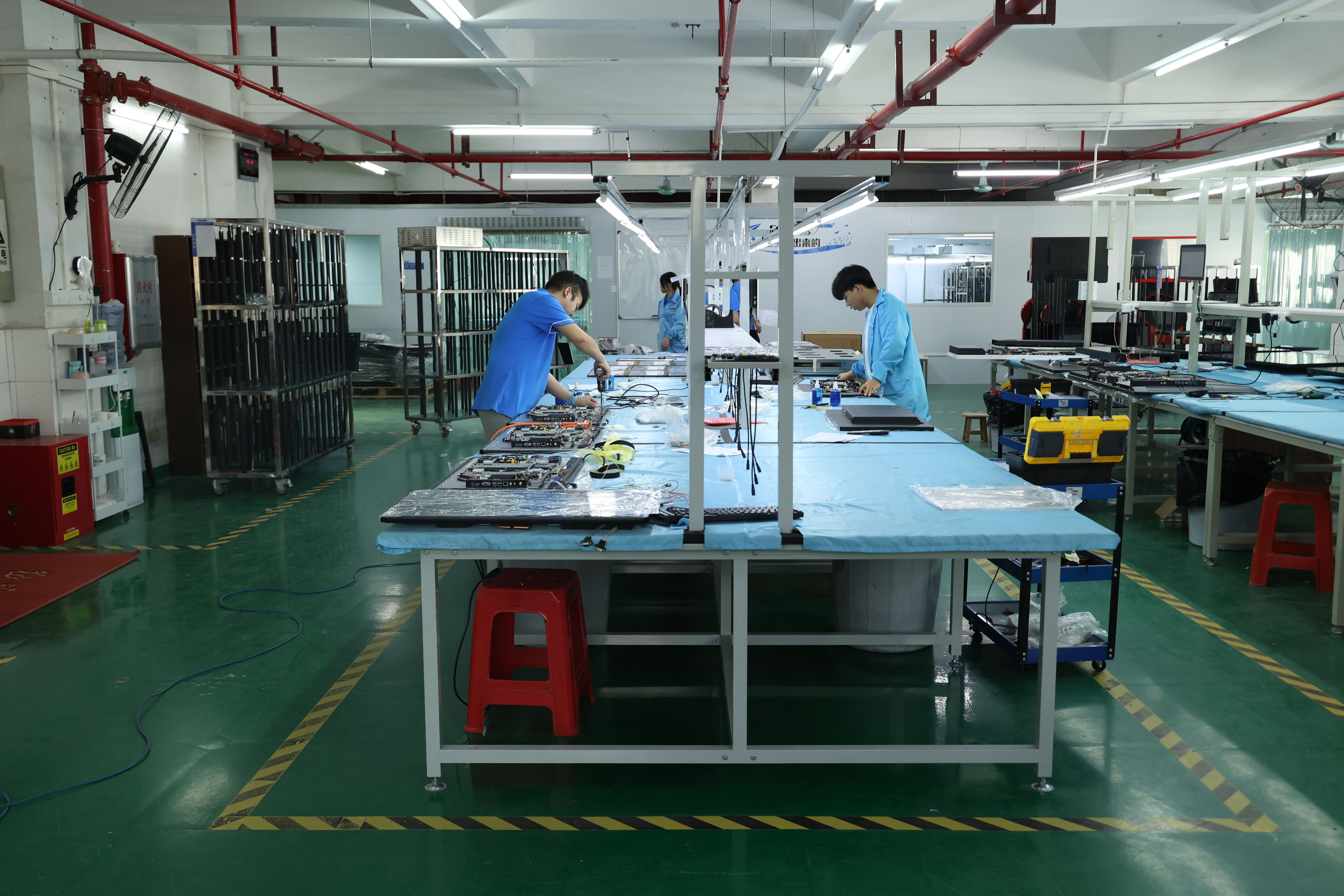

4.1 洁净车间内的精密组装
主板预装与防护：在防静电工作台上，技术员将处理器、内存和存储设备安装到主板上。关键芯片如CPU和芯片组表面涂覆纳米硅脂导热垫，并覆盖铜制均热板，为后续散热系统做准备。
屏幕模组集成：将触摸屏与LCD面板通过光学透明胶全贴合，消除空气层折射。触摸控制器与主板间采用屏蔽双绞线连接，减少电磁干扰。屏幕四周嵌入硅胶密封圈，与外壳框架形成IP65级防尘防水密封。
热管理结构构建：在主板与铝合金外壳间设置导热桥接材料，利用外壳作为散热体。高功率机型更在外壳内部设计散热鳍片阵列，通过自然对流或强制气流（可选风扇）将热量散发。
4.2 模拟工业环境的极限测试
环境应力筛选(ESS)：
温度循环测试：验证材料热胀冷缩适应性。
湿热老化测试：监测绝缘电阻和金属部件腐蚀情况。
混合环境模拟：验证密封有效性。
机械可靠性验证：
振动测试：模拟运输与设备运行环境。
冲击测试：检测结构损伤。
触摸耐久测试：验证触控性能。
电气安全与EMC认证：
绝缘耐压测试、静电放电测试、群脉冲测试。
五、工业智慧的结晶
在工控触摸一体机的制造中，一些创新设计将普通电子设备转化为适应工业环境的坚固工具。这些设计源于对工业场景的深刻理解，体现了形式追随功能的工程哲学。

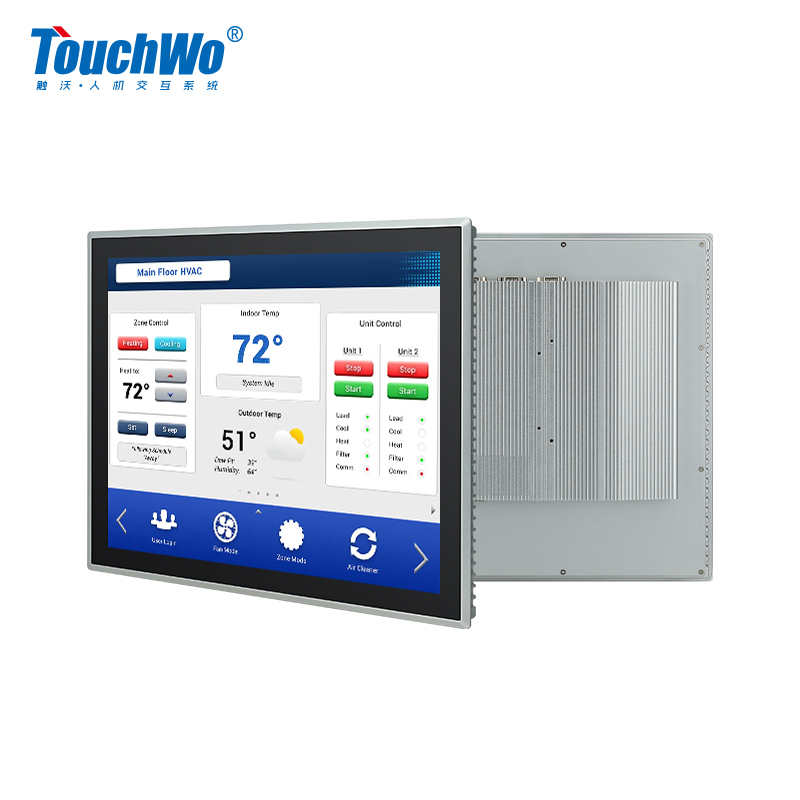

触沃DM工控系列一体机
这些精心设计的部件在精密组装中相辅相成：金属外壳不仅是保护罩，更是散热器；触摸屏不仅是交互界面，更是环境感知节点；主板不仅是计算核心，更是各系统协同的指挥者。正是这种功能与形式的完美统一，使工控触摸一体机成为智能制造时代不可或缺的工业神经末梢，在火花飞溅的焊接车间、潮湿的海上钻井平台或24小时运转的自动化产线上默默执行着人机对话的关键使命。
