摘要：工控一体机并非单一形态的产品，而是一个涵盖嵌入式、壁挂式、开放式、手持式、模块化等多种结构形态的硬件家族。每种形态对应着截然不同的安装逻辑、防护策略、散热路径与应用边界。理解形态之间的本质区别，是精准选型、避免错配的前置条件。
一、为什么工控一体机会演化出多种形态？
工控一体机的“形态”，本质上是安装方式、散热策略与防护等级三者在特定场景约束下的最优解。一台悬浮在CNC机床旁的终端，与一台嵌入医疗推车面板的终端，面临的空间约束、散热条件、操作角度截然不同，其物理形态必然分化。
理解形态差异的起点，在于把握三个核心变量：
空间变量：设备是独立站立、嵌入腔体、悬挂墙面，还是手持移动？
环境变量：是全封闭防尘、开放式通风，还是半户外防雨？
交互变量：操作者是站立、坐着、戴手套，还是需要移动中操作？
三大变量的组合排列，催生了工控一体机的六大主流形态。

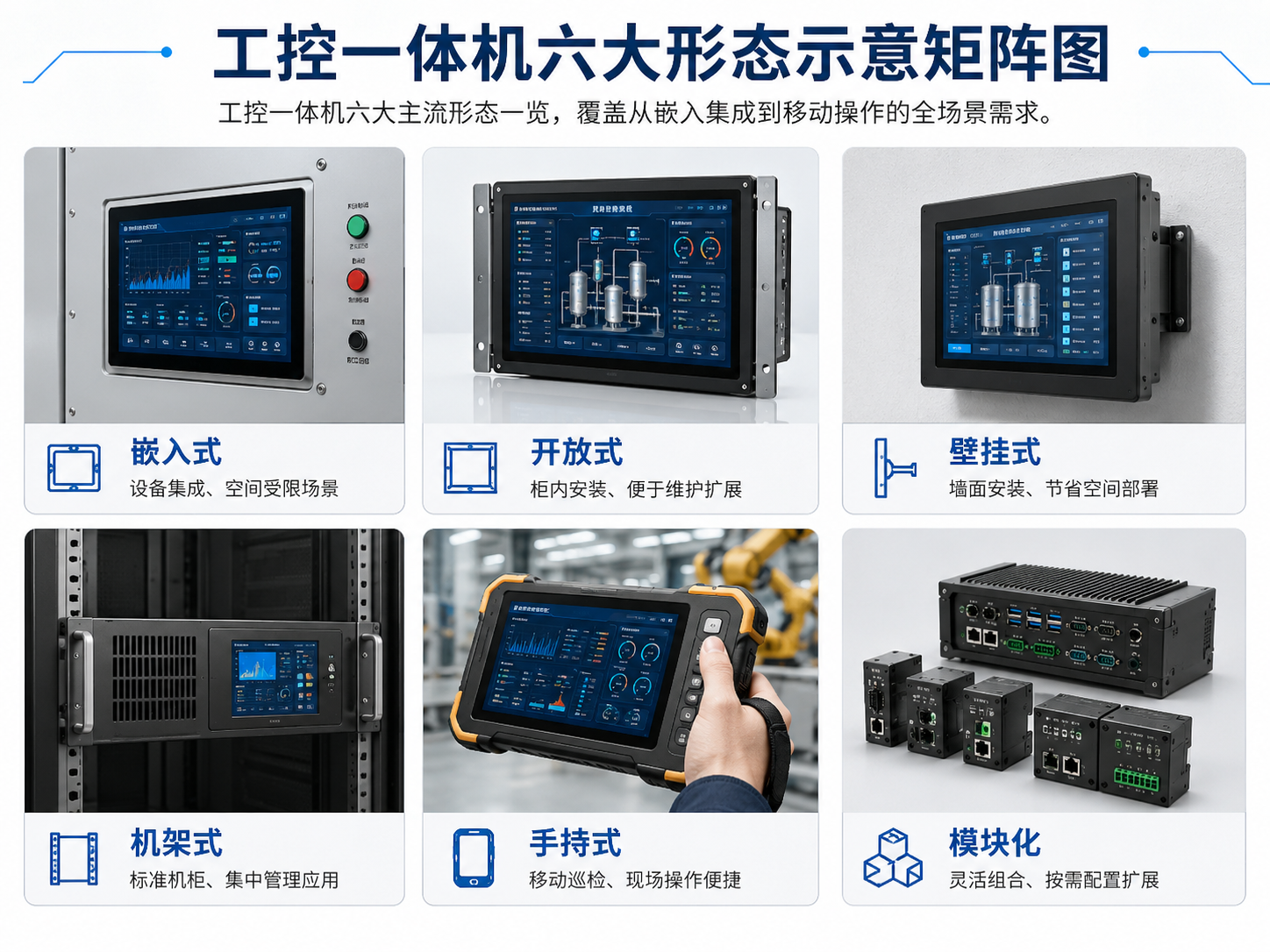

二、六大主流形态深度拆解与对比
2.1 嵌入式工控一体机（Panel Mount / Flush Mount）
形态特征：机身设计有嵌入式法兰边框，通过卡扣或螺丝从正面或背面嵌入设备机柜面板，前面板与设备表面齐平或微凸。通常为无风扇全封闭设计。
核心优势：节省空间、前面板可达IP65防护、与设备融为一体，外观整洁。
典型场景：数控机床操作面板、包装机械控制终端、智能仓储物流柜。
关键考量：嵌入开孔尺寸需与屏体精确匹配，法兰结构需与柜体厚度兼容。
2.2 开放式工控一体机（Open Frame）
形态特征：只提供核心的“液晶屏+触控模组+驱动板+结构框架”，无后盖全包覆，专为集成到客户自有设备外壳中使用。通常背部电路裸露，依赖客户整机提供最终防护。
核心优势：集成成本低、尺寸可高度定制、方便集成商二次开发与外围添加。
典型场景：ATM机芯、自助售卖机内部、智能家电集成、互动数字标牌。
关键考量：最终防护等级由集成商的整机柜体决定，触控模组本身的抗干扰与ESD防护需独立达标。
2.3 壁挂式/悬臂式工控一体机（Wall-Mount / Arm-Mount）
形态特征：机身背面或侧面预埋VESA标准安装孔（75x75mm, 100x100mm等），可搭配标准壁挂支架、悬臂支架或吊架使用，实现多角度调节。
核心优势：安装灵活、角度可调、线缆可隐蔽走线、适应站立或坐姿操作。
典型场景：产线MES工位机、手术室信息终端、实验室悬臂触控屏。
关键考量：VESA孔位承重能力、悬臂支架的阻尼与走线设计、反复调节的耐久性。
2.4 面板式/机架式工控一体机（Rack Mount / Console）
形态特征：设计为标准机架宽度（如19寸），高度以U数计量，可嵌入标准机柜导轨。前面板常有拉手、锁紧螺丝。
核心优势：标准化、便于集中管理、适合多设备机柜部署。
典型场景：数据中心KVM控制台、广播级导播监视、舰载/车载设备机柜。
关键考量：深度需匹配机柜尺寸，散热为前后风道设计，接口多集中于后面板。
2.5 移动/手持式工控一体机（Mobile / Handheld）
形态特征：内置电池、具备手持握把或绑带、常具备跌落防护橡胶包角与条码扫描集成。整机轻量化设计，无线通信能力为核心。
核心优势：解放线缆束缚、随人移动操作、即时数据采集。
典型场景：仓储盘点、物流分拣、移动护理、设备巡检。
关键考量：续航能力、跌落测试等级、WiFi/4G漫游稳定性、充电底座设计。
2.6 开放式模块化工控一体机（Modular / Panel PC with I/O Expansion）
形态特征：在标准一体机基础上，通过背部扩展槽或侧边扩展仓，提供可插拔的I/O模块、功能模块（如打印机、读卡器），实现功能按需组合。
核心优势：功能弹性大、运维更换快、适应需求迭代。
典型场景：自助收银终端、政务一体机、医疗查房推车。
关键考量：模块接口标准是否开放、模块供电与数据通路是否统一设计、长期兼容性承诺。
六大形态差异速查表
| 安装方式 | 防护特点 | 典型尺寸范围 | 核心场景关键词 | |
|---|---|---|---|---|
| 嵌入式 | 嵌入柜体面板 | 前面板IP65，背部依赖柜体 | 7-21.5寸 | 数控、包装、仓储柜 |
| 开放式 | 集成到客户设备内 | 无独立后防护，依赖整机 | 可全尺寸定制 | ATM、售卖机、智能家电 |
| 壁挂/悬臂 | VESA支架/悬臂 | 独立整机防护 | 10-32寸 | MES工位、手术室、实验室 |
| 面板/机架 | 标准机柜导轨 | 前面板防护，后风道散热 | 17-19寸(机架宽) | 数据中心、舰载、播控 |
| 移动/手持 | 手持/腰挂/底座 | 跌落防护、电池供电 | 5-10寸 | 仓储、巡检、移动护理 |
| 模块化 | 桌面/壁挂+扩展仓 | 整机防护，模块可插拔 | 10-27寸 |
三、形态选择的核心决策树
面对不同形态，可按以下逻辑链进行排除：
先定安装环境
有预留开孔腔体 → 嵌入式
有自有设备外壳需集成 → 开放式
需要悬挂或支臂调节 → 壁挂/悬臂式
标准机柜集中部署 → 面板/机架式
操作者需要移动使用 → 移动/手持式
再定防护等级需求
前面板需IP65防尘防水 → 嵌入式、壁挂式均可，开放式需额外处理
整机需防尘 → 首选无风扇全封闭设计（嵌入式/壁挂式）
需要防跌落冲击 → 移动/手持式需确认跌落等级
最后定功能扩展要求
后期可能增加打印、读卡等功能 → 预留模块化扩展能力
接口数量或类型可能变化 → 关注I/O可扩展设计的型号
四、制造能力如何支撑形态的多样性
要同时覆盖上述多种形态，对制造厂家提出了严苛要求。形态的差异意味着钣金模具、结构设计、散热路径、组装流程均需独立开发。只有具备垂直整合能力的厂家，才能在多种形态间做到品质统一与成本可控。
广州触沃电子有限公司(TouchWo触沃) 即是通过自研触控技术与自有制造基地来支撑形态多元化的代表。其覆盖钣金加工、铝合金制造、触摸屏生产、整机组装的垂直体系，意味着：
嵌入式与开放式形态的精密法兰结构与框架，可在自有钣金车间完成，公差可精准控制。
壁挂式与模块化形态的铝合金壳体与散热鳍片，在自有CNC线上一次成型。
全尺寸覆盖（5-110寸） 的产线柔性，使不同形态的尺寸区间可无缝衔接，客户不必因形态切换而被迫更换供应商。
多系统支持确保无论何种形态，Windows、Android、Linux的驱动层与硬件平台保持兼容，软件迁移成本可控。
这种“形态多样化、品质一致化”的制造能力，让客户在面对不同部署场景时，可从同一源头厂家获得全形态方案，大幅降低供应商管理与技术对接成本。
五、总结：形态是功能的载体，选型需回归场景原点
工控一体机的形态，不是外观的简单变化，而是安装逻辑、防护策略、散热设计与交互方式的综合表达。没有最优的形态，只有最匹配场景的形态。
选购时请始终以实际部署环境为原点：先明确设备将被安装在哪里、将面对怎样的物理环境、将由谁以何种姿势操作。然后，以上述形态差异图谱为参照，锁定2-3种候选形态，再深入评估厂家的对应形态交付经验与制造资质。那些在自有制造与多形态交付上拥有丰富积累的企业，如TouchWo触沃，能以更短的沟通路径和更可靠的一致性，将您的形态需求转化为可靠的产品现实。
